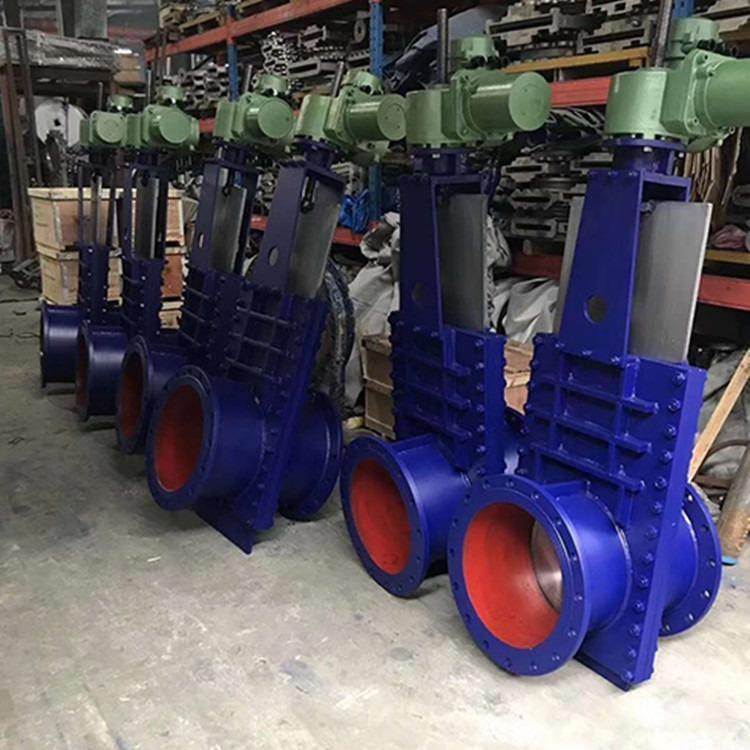

产品名称：电动平行式双闸板闸阀Z944T-16 dn200[ 2023-12-01 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！
- 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户
- 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、电动平行式双闸板闸阀Z944T-16 dn200介绍
上海AG旗舰厅阀门集团有限公司Z944T/W-10 电动明杆平行式双闸板闸阀的主要特点、设计标准、手艺参数、应用规模,电动明杆平行式双闸板闸阀内部结构、毗连尺寸、形状尺寸及重量,零部件质料。。。:双闸板闸阀(平行双闸板闸阀)事情原理:借助气缸或手轮提供的外动力,阀杆发动阀板上下移动实现阀门的启闭,阀门启闭历程中依赖双闸板之间设置弹簧的预紧力是阀板和阀座细密接...形体简朴,制造?艺性好,适?规模?,便于装置。。。流体阻??,闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流...手动、法兰毗连、明杆平行式刚性双闸板，，，阀座密封面质料为堆焊不锈钢（Z44H）、堆焊硬质合金（Z44Y），，，公称压力 PN16~PN160，，，阀体质料为碳素钢（Z44H-16C~160C Z44Y-16C~160C）、铬钼钢（Z44Y-16I~160I）、不锈钢（Z44Y-16P~160P Z44Y-16R~160R）的闸阀。。。适用于介质为水、污水的管路上作闭路装备用，，，不允许作调理调理流量和排空运用。。。普遍适用于石油、化工、制药、电力等行业。。。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。。。我厂可消耗平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。。。
Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀主要性能参数 型号 PN 事情压力/MPa 适用温度/℃ 适用介质 Z44H-16C~160C 16~160 1.6~16.0 ≤425 自然气、水、蒸汽、油品 Z44Y-16C~160C Z44Y-16I~160I ≤550 水、蒸汽、油品 Z44Y-16P~160P ≤150 硝酸类 Z44Y-16R~160R 醋酸类
Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀零部件质料 型号 质料 阀体、阀盖、闸板 阀杆 密封面 填料 Z44H-16C~160C 碳素钢 铬不锈钢 堆焊不锈钢 柔性石墨 Z44Y-16C~160C 堆焊钴铬钨硬质合金 Z44Y-16I~160I 铬钼钢 铬钼钢 Z44Y-16P~160P 铬钼钛钢 铬钼钛钢 柔性石墨或聚四氟乙烯 Z44Y-16R~160R 铬镍钼钛钢 铬镍钼钛钢
Z44H、Z44Y 型 PN16 钢制平行式双闸板闸阀主要形状及结构尺寸（mm） DN DN/in L D H H1 D0 重量/kg 40 1½ 240 145 375 420 250 21 50 2 250 160 375 430 250 23 65 2½ 270 180 445 517 300 37 80 3 280 195 445 530 300 39 100 4 300 215 510 510 300 52 125 5 325 245 665 800 350 100 150 6 350 280 658 818 350 119 200 8 400 335 681 891 400 186 250 10 450 405 870 1130 450 263 300 12 500 460 870 1130 500 385 350 14 550 520 920 1280 550 514 400 16 600 580 1040 1450 700 800 450 18 650 640 1140 1600 700 1060 500 20 700 705 1290 1800 700 1450 600 24 800 840 1490 2100 900 1750 700 28 900 910 2420 3130 900 2160 800 32 1000 1020 1890 2700 900 2470
Z44H、Z44Y 型 PN25 钢制平行式双闸板闸阀主要形状及结构尺寸（mm） DN DN/in L D H H1 D0 重量/kg 40 1½ 240 145 385 430 250 21 50 2 250 160 390 430 250 24 65 2½ 270 180 445 517 300 37 80 3 280 195 450 530 300 38 100 4 300 230 510 620 300 58 125 5 325 270 665 800 350 100 150 6 350 300 685 818 350 119 200 8 400 360 690 891 400 197 250 10 450 425 870 1130 450 287 300 12 500 485 990 1300 500 385 350 14 550 550 920 1280 550 514 400 16 600 610 1040 1450 700 800 450 18 650 660 1140 1600 700 1060 500 20 700 730 1290 1800 700 1450 600 24 800 840 1490 2100 900 1750 700 28 900 955 1690 2400 900 2160 800 32 1000 1070 1890 2700 900 2470
