产品名称：D943W-16RL电动开关蝶阀[ 2021-04-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！

产品先容
规格尺寸
结构图片

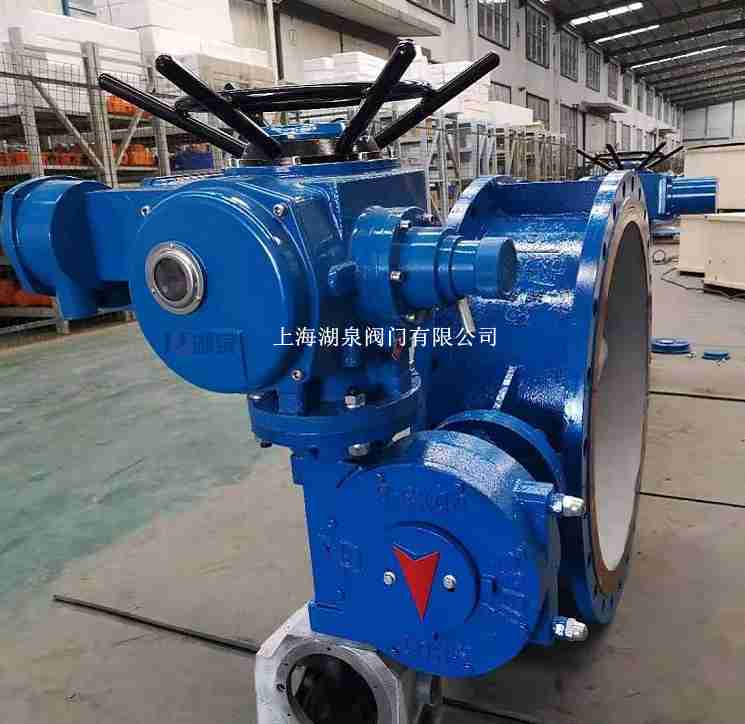

一、D943W-16RL电动开关蝶阀产品先容

AG旗舰厅生产的D943W-16RL开关电动蝶阀电动快速开关蝶阀（快开、快关电动蝶阀）产品普遍应用于种种快速开关、切断工艺管路。。。。。�？厥奔涠�，，，，，，4秒即可完成开关行动。。。。。该蝶阀细密的弹性密封圈与经由抛光的蝶板三维偏心接触。。。。。解决了古板偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即疏散,一体化允许压差大，，，，，，具有自洁功效，，，，，，有用包管管路的流通。。。。。密封性能好。。。。。寿命长，，，，，，接纳电动快开执行机构（执行器）驱动新手艺：只在事情时才使用电能。。。。。闲置时零功耗。。。。。切合环保设计要求，，，，，，该电动阀门产品普遍应用于给水、管道介质切断、管道运送等种种工业领域。。。。。

二、D943W-16RL电动开关蝶阀产品原理

它的结构为笔直板式结构，，，，，，阀杆为整体式属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，，，，，，装置在阀体上，，，，，，蝶板密封面堆焊不锈钢。。。。。软密封阀门的密封圈为橡胶材质，，，，，，是装置在蝶板上的。。。。。阀体阀座堆焊不锈钢。。。。。它的设计是接纳三偏心结构原理，，，，，，使用了固有的凸轮效应，，，，，，完全消除了90度行程中阀座与密封圈之间的所有磨擦。。。。。橡胶软密封蝶阀的设计接纳了单偏心结构，，，，，，与中线软密封差别,蝶板转动约莫在20度之后，，，，，，阀座与密封圈之间迅速脱离，，，，，，从而镌汰磨擦。。。。。阀门的驱动方法为蜗轮手念头构，，，，，，将手柄顺时针偏向旋转90°，，，，，，阀门既可关闭，，，，，，手柄逆时针旋转90°阀门开启。。。。。

三、D943W-16RL电动开关蝶阀主要零部件质料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	牢靠销	25、35、45
7、8	上、下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料压盖组件	HT200、WCB、CF3、CF3M、CF8、CF8M

零件名称	质料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

四、D943W-16RL电动开关蝶阀主要规格尺寸

公称通径 DN	形状尺寸						毗连尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
