产品名称：水电站成套电动蝶阀d943y[ 2021-01-06 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户
交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、水电站成套电动蝶阀d943y

    上海AG旗舰厅水电站成套电动蝶阀d943y接纳的是三维偏心原理设计，，，，使密封面的空间运动轨迹，，，，密封面相互之间无磨擦、无干预、加之密封质料选择适当，，，，从而使蝶阀的密封性、耐侵蚀性、耐高温性和耐磨性等获得了可靠的包管。。。。。。D943H、D943Y、D943W电动硬密封蝶阀该产品普遍用于石油、化工、电力、冶金、食物、医药、轻纺、造纸等行业，，，，可装置在温度≤425℃，，，，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调理流量和切断介质用。。。。。。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，，，，可实现远距离控制和自动化操作。。。。。。金属硬密封电动蝶阀系列产品，，，，系长寿命、节能型蝶阀。。。。。。其结构接纳三维编心原理设计，，，，阀座接纳硬软密封兼容的多条理结构。。。。。。本产品由阀体、蝶板、多条理阀座、阀杆、传念头构等主要部件组成。。。。。。因此被普遍地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等侵蚀性介质的管道上。。。。。。

    二、水电站成套电动蝶阀d943y执行器参数及特点

    1、开启力矩小，，，，无邪利便，，，，省力节能。。。。。。
    2、三维编心结构，，，，使蝶板越关越紧，，，，其密封性能可靠，，，，抵达无走漏。。。。。。
    3、耐高压、耐侵蚀、耐磨损、使用寿命长等。。。。。。
    4、功效强劲:智能型、调理型、开关式。。。。。。
    5、体积小巧：体积仅相当于同类产品的35%左右。。。。。。
    6、使用利便：接纳单相电源，，，，接线简朴； ；；接纳球型凸出结构，，，，使视察更利便； ；；免加油免点检、防水防锈、恣意角度装置。。。。。。
    7、�； ；；ぷ爸糜兴叵尬弧⒐缺； ；；ぁ⒐乇； ；；ぁ！�。。。。全行程时间15秒、30秒、45秒、60秒。。。。。。及带手动功效。。。。。。
    8、智能数控：内置�？？？？榻幽膳趟慊テ爸悄芸刂迫砑苯游张趟慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛�4-20mA DC /1-5VDC）实现阀门开度的智能控制和定位。。。。。。
    也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。。。。。。≥DN400口径阀门一样平常接纳380VAC电动执行器。。。。。。

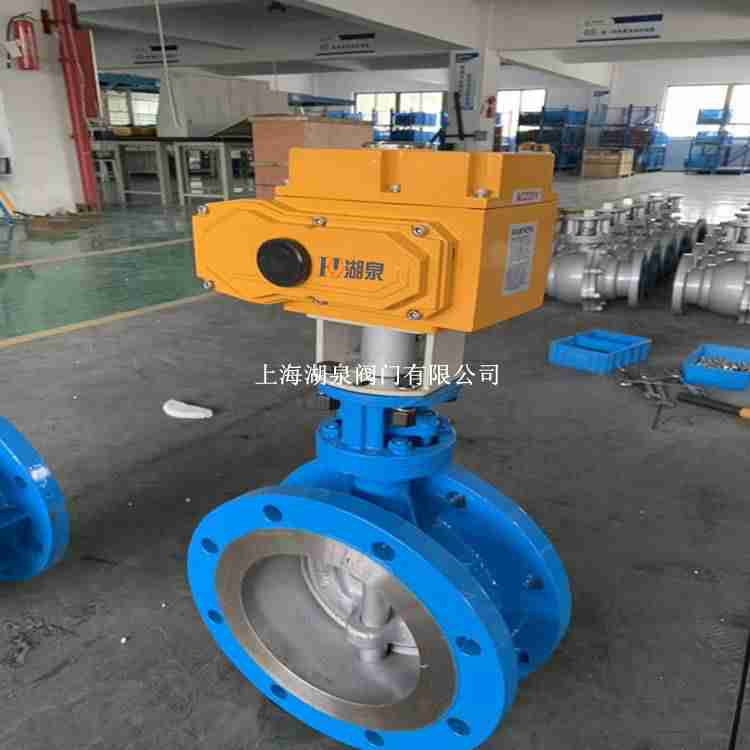

    电动蝶阀d943y

    三、 水电站成套电动蝶阀d943y手艺参数

    阀体参数 手艺参数
    公称通径  50-1000mm 电源电压  AC220V、AC380V(其它特制）
    公称压力  PN10、PN16、PN25 情形温度  -30℃～+70℃
    毗连方法  法兰毗连 防护品级  IP67
    阀体材质  WCB、SS304、SS316、SS316L
    碟板材质   WCB、SS304、SS316、SS316L 功效选项
    密封质料  NBR、EPDM、J（衬胶） 防 爆 型  防爆品级：dIIBT4
    事情温度 C2：-10℃～80℃ 信号反响  X1机械无源信号，，，，X2有源信号
    C3：-20℃～1300℃ 带加热器  带加热器 可在湿润情形干燥执行器内元件
    标准规范 手动功效  手动功效 电动执行器带有手动开阀、关阀功效
    法兰标准   GB9113、JB/T79 开关型   通电开到位，，，，通电关到位。。。。。。
    检测与试验  GB/T13927-1992 调理型   调理型输入4～20mA、1～5V、0～10V信号，，，，实现球阀调理功效
    设计标准   JB-T8527-1997 适用介质  水、空气、煤气、中性气体或液体
    结构长度标准  GB/T12221 备注    电动参数请另参考选配的电动执行器资料

  • 四、水电站成套电动蝶阀d943y主要形状尺寸

    公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
    1.0MPa 1.6MPa 2.5MPa
    L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
