产品名称：矿用防爆电动蝶阀[ 2016-06-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、矿用防爆电动蝶阀介绍


    矿用防爆电动蝶阀有通俗防爆型和矿用防爆（煤安MA级）产品。。 。。。是由高品质密封蝶阀和高精度电动执行器组成。。 。。。矿用防爆电动蝶阀的结构形式有：三偏心结构和单偏心结构，，，，，密封形式有：金属密封和软密封结构。。 。。。防爆品级BT4，，，，，质量稳固，，，，，防爆性能好，，，，，可用于防爆场合，，，，，煤矿地面及非采掘事人情，，，，，专业级MA煤顺产品。。 。。。该产品普遍用于易燃易爆等场合，，，，，如沼气、煤气、煤矿等等。。 。。�？？？笥梅辣缍Э笥梅辣缍Ы有问椒治ɡ际胶投约惺搅街�。。 。。�？？？善毡橛τ糜谑澄�，，，，，环保，，，，，轻工，，，，，石油，，，，，化工，，，，，教学装备，，，，，造纸，，，，，电力比及行业的工业历程自动控制系统中。。 。。。矿用防爆电动蝶阀在食物、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调理流量和截流介质的作用。。 。。。

    二、矿用防爆电动蝶阀产品特点


    1、设计新颖、合理、结构奇异，，，，，重量轻，，，，，启闭迅速。。 。。。
    2、操力矩小，，，，，操作利便，，，，，省力灵巧。。 。。。
    3、可以任何位置装置，，，，，维修利便。。 。。。
    4、密封件可以替换，，，，，密封性能可靠抵达双向密封零走漏。。 。。。
    5、密封质料耐老化、耐侵蚀，，，，，使用寿命长等特点。。 。。。

    三、矿用防爆电动蝶阀主要设计标准


    设计标准 GB/T2238-1989
    法兰毗连尺寸 GB/T9113.1-2000；；GB/T9115.1-2000；；JB78
    结构长度 GB/T12221-1989
    压力试验 GB/T13927-2000；；JB/T9092-1999

    四、矿用防爆电动蝶阀执行器主要手艺参数


    输入信号 4～20mADCc 1-5VDC 220VAC开关接点信号
    阀位输出信号 4～20mADC，，，，，负载电阻：≤500Ω
    区分率 高于1/200
    死区 0.4～1.2%可调
    信号隔离 输入信号、输出信号、电源三隔离
    故障状态 可设定为0-100%全行程恣意位置
    事情温度 -10～55℃
    相对湿度 ≤90%（不凝聚）
    位置转换精度 ±0.5%
    绝缘电阻 ≥100MΩ（500VDC.）
    绝缘强度 2000VAC，，，，，1分钟（输入对输出对电源对地）
    接纳奇异的电制动线路，，，，，因而定位精度高，，，，，执行机构迅速，，，，，启动阻止迅速,运行平稳。。 。。。同时具有抗滋扰、抗浪涌电压、防击穿能力强的特点。。 。。。适用于行动频仍的调理回路，，，，，当接通一连率为25%时，，，，，每小时行动次数可达630-1200次。。 。。。

    五、矿用防爆电动蝶阀主要零件质料


    零件名称 质料
    阀体 球墨铸钢、铸钢、合金钢、不锈钢
    蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊质料
    密封圈 种种橡胶、聚四氟、不锈钢
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨

    六、矿用防爆电动蝶阀主要性能规范


    公称通径DN（mm） DN50～1200
    公称压力 PN（MPa） 0.6 1.0 1.6 2.5
    试验压力 强度试验 0.9 1.5 2.4 3.75
    密封试验 0.66 1.1 1.76 2.75
    低压气密试验 0.5～0.7
    适用介质 空气、水、污水、蒸气、煤气、油品等

    产品订货须知：

    一、①矿用防爆电动蝶阀产品名称与型号②矿用防爆电动蝶阀口径③是否带附件以便AG旗舰厅为您准确选型。。 。。。

    二、若已经由设计单位选定上海AG旗舰厅的矿用防爆电动蝶阀型号，，，，，请按矿用防爆电动蝶阀型号直接向我司销售部订购。。 。。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，，，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。。 。。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。。 。。。


  • 七、矿用防爆电动蝶阀装置毗连尺寸


    公称通经（DN） 主要尺寸 法兰尺寸
    L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
    硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

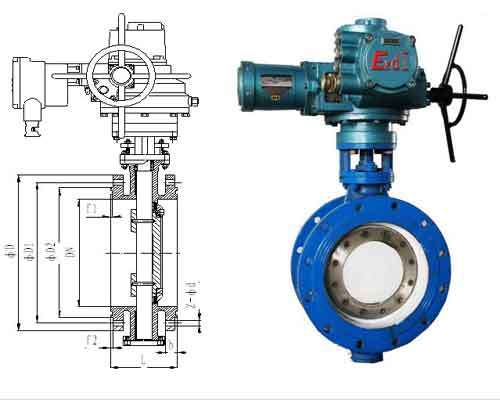

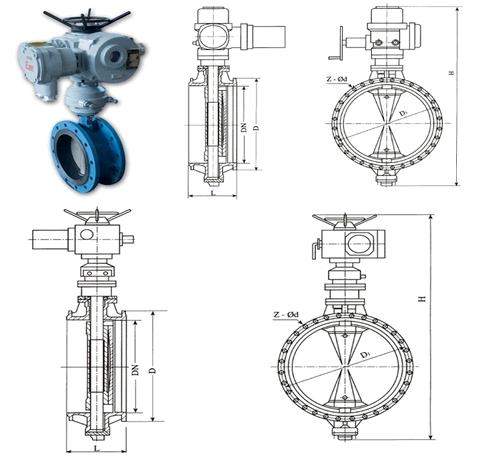

  • 八、矿用防爆电动蝶阀结构图


    矿用防爆电动蝶阀矿用防爆电动蝶阀
