产品名称： DMZ973X-10C DN200电动暗杆刀型闸阀[ 2024-02-27 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

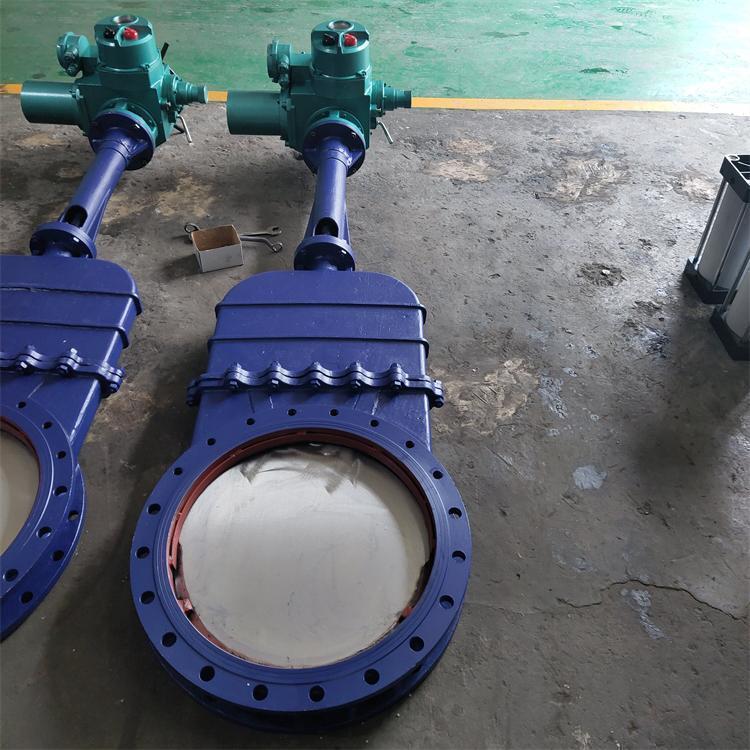

一、 DMZ973X-10C DN200电动暗杆刀型闸阀介绍

上海AG旗舰厅阀门集团有限公司电动暗杆不锈钢刀型闸阀主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、手轮、填料组成，，，，，暗杆电动刀型闸阀具有体积小�。�，，，，重量轻，，，，，暗杆电动刀型闸阀系列产品属带阀盖对夹法兰式、平行单闸板结构、单向流通性子，，，，，流通阻力小、可切断种种浆类、灰渣、污水、水渣混淆物、纤维等介质，，，，，泛应用于电力，，，，，市政、矿山、冶金、化工、煤炭、水利等行业，，，，，暗杆电动刀型闸阀是一种应用性强的新型更新替换阀门产品。�？？？？？商嵘恼迕芊饷妫�，，，，可刮除密封面上的粘着物，，，，，自动扫除杂物；；；；；不锈钢闸板可避免侵蚀引起的密封走漏；；；；；短结构长度，，，，，可节约质料、装置空间、也有用支持管道强度；；；；；阀体上的导向块使闸板准确运动。。挤压块包管闸板有用密封；；；；；U型闸板可作为切断使用。。

刀闸阀

二、 DMZ973X-10C DN200电动暗杆刀型闸阀特点

1 、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520

2 、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3 、公称通径：DN50-600mm *S2"-24"

4 、适用温度:-38~+650℃(详细温度规模视密封副材质和介质性子而定)

5 、毗连法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

6 、密封型式：硬密封（H、Y）、软密封（X、F）

7 、走漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零走漏）

8 、驱动方法：电动执行器（开关型、调理型、防爆型、智能一体式）

三、 DMZ973X-10C DN200电动暗杆刀型闸阀性能参数

公称压力		壳体试验（Mpa)		密封封试验（Mpa)		事情温度	通用介质
0.6、1.0、1.6		0.9、1.5、2.4		0.7、1.1、1.8		≤900℃	纸浆、污水、煤装浆、灰、渣水混全物

四、 DMZ973X-10C DN200电动暗杆刀型闸阀零部件质料

阀体、阀盖			闸板		阀杆	密封阀座				填料
不锈钢、碳钢、灰铸铁			碳钢、不锈钢		不锈钢	橡胶、四氟、不锈钢、硬*金、				盘根

五、 DMZ973X-10C DN200电动暗杆刀型闸阀结构尺寸

公称压力	0.6MPa 1.0MPa 1.6MPa
公称通径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600	DN700
厚度 L	70	80	85	100	100	110	120	130	140	165
高度 H	790	910	1080	1240	1300	1470	1670	1760	2020	2200
