一、Z41F4衬氟闸阀产品介绍

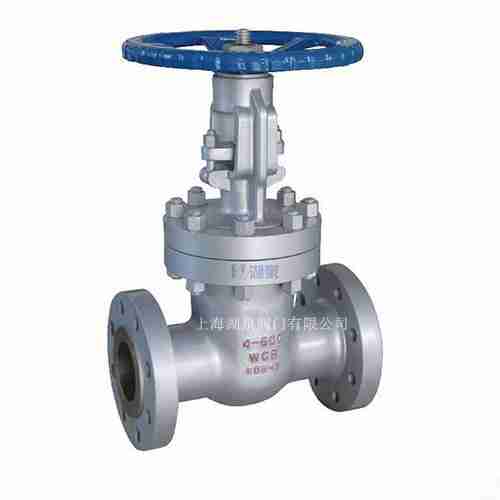

AG旗舰厅Z41F4衬氟闸阀是一种带见的启闭阀门，，，，它适用于侵蚀性介质的专用闸阀,使用两侧面密封呈楔状的闸板来接通或截断管路中介质，，，，不允许微量开启在管路中作节约装置用，，，，以免因高速流动的介质冲蚀而加速密封面的损坏。。。。衬氟闸阀是接纳内衬防腐塑料，，，，整体包胶手艺生产出来的防腐阀门。。。。具有开关和流量调理双重功效，，，，可以利便的开、关气路，，，，而不影响流量，，，，衬氟止回阀包管了流量的重复性。。。。�？？？？？鸹郝�，，，减小了瞬间管道压力对仪表的攻击力。。。。专用于控制侵蚀性或强侵蚀性介质，，，，Z41F4衬氟闸阀阀体内腔外貌覆有可供选择的种种氟塑料，，，，适用于差别事情温度和流体管路，，，，具有强度高、耐侵蚀性能好的特点。。。。服了一样平常闸阀密封不良，，，，生锈等缺陷，，，，弹性座封闸阀使用弹性闸板爆发微量弹性变形的赔偿作用抵达优异的密封效果，，，，Z41F4衬氟闸阀具有开关轻盈、密封可靠、弹性影象佳及使用寿命等显著优点。。。。

二、Z41F4衬氟闸阀产品结构特点

1、阀体有扁体和圆体两种形状：GB阀门接纳圆体，，，，ANSI磅级阀门DN≤300Lb接纳扁体，，，，DN≥400Lb接纳圆体，，，，阀体、阀盖的内腔和闸板、阀杆外外貌等直接与介质接触的部件，，，，所著名衬FEP（F46）等氟塑料；；
2、密封副为FPF（F46）/ FEP（F46）或其它质料组合，，，，摩擦系数小！�。。�，，，启闭力矩低；；
3、Z41F4衬氟闸阀填料接纳PTFE（F4）标准填料，，，，密封性能好，，，，维修替换利便；；
4、.带有弹性的闸板，，，，Z41F4衬氟闸阀赔偿闸板密封面与阀座密封面之间楔角误差，，，，吻合度好，，，，密封效果理想；；
5、介质可从两侧恣意偏向通过闸阀，，，，Z41F4衬氟闸阀适用于介质偏向可能改变的管路上作用启闭装置。。。。

三、Z41F4衬氟闸阀手艺参数

型号		事情压力/MPa	适用温度/℃	适用介质
Z41F4	16	1.6	≤150	侵蚀性介质
Z41F4	16	1.6
Z41F4	25	2.5

四、Z41F4衬氟闸阀零部件质料

号	质料
	阀体、阀盖	闸板、阀杆	阀杆螺母	填料	手轮
Z41F4-16	灰铸铁衬氟塑料	碳素钢衬氟塑料	球墨铸铁或铝青铜	聚四氟乙烯	球墨铸铁
Z41F4-16	铸钢
Z41F4-25

五、Z41F4衬氟闸阀规格尺寸

公称通径		标准值							参考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f		Z-φd	D0	H	H1	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32

DN	L	D	D1	D2		z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150
